MULITIVARIABLER MESSUMFORMER

Endlich ein bezahlbarer und einfach zu parametrierender multivariabler Messumformer!

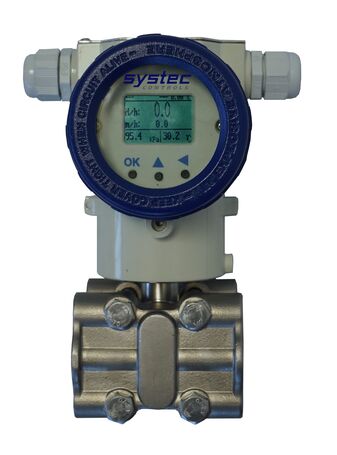

Der SYS-MMF ist ein günstiger, multivariabler Messumformer zur einfachen Massendurchflussmessung nach dem Differenzdruckverfahren. Neben dem Differenzdruck misst der Messumformer intern den statischen Druck p1 und hat einen PT100-3-Leiter Eingang zur Kompensation der Fluidtemperatur.

Der Typ multivariable Transmitter SYS-MTF ist nochmal günstiger, besitzt nur einen Differenzdrucksensor und einen Temperatureingang (keinen pabs-Sensor), kann also z.B. für Sattdampf eingesetzt werden, oder wenn der Druck in der Rohrleitung als konstant angenommen werden kann.

Die dp-Messumformer SYS-MMF und SYS-MTF sind durch eine einfache Parametrierung über die drei Fronttasten sehr schnell und sehr einfach komplett einstellbar. Eine komplexe und teure Parametriersoftware ist hierfür nicht notwendig.

Der SYS-MMF ist standardmäßig ein 2-Leiter 4..20mA-Messumformer (HART-fähig). Als Option ist eine zusätzliche Modbus-Schnittstelle verfügbar.

Der dp-Messumformer SYS-MMF kann für Gase, Satt- und überhitzten Dampf und für Flüssigkeiten eingesetzt werden.

Multivariabler Messumformer: Der spart richtig Geld!

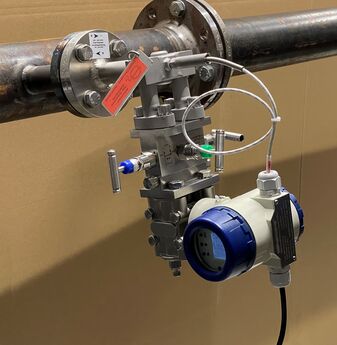

Der multivariable Messumformer SYS-MMF sowie der SYS-MTF sind in Kombination mit der deltaflow ein besonders effektiver Zeit- und Geldsparer. Über einen Stutzen installieren Sie eine komplett p&T-kompensierte Massenmessung, im Bild sehen sie z.B. eine komplette Dampfmassenmessung.

Der SYS-MMF / SYS-MTF zusammen mit der deltaflow ersetzt:

• Messumformer für Druck und Temperatur
• Einbaustutzen für Druck und Temperatur in der Rohrleitung
• Zusätzliche Kondensatgefäße (Dampfmassenmessung) und Absperrarmaturen
• Die Verdrahtung von Druck- und Temperaturmessung
• Den Einsatz eines Kompensationsrechners oder entsprechender Berechnungsmodule im PLS
• Komplizierte Programmierungen und Setups

Die komplette Massenmessung erfolgt also über einen Stutzen in der Rohrleitung und die Parametrierung ist - im Gegensatz zu anderen multivariablen Transmittern -  wirklich kinderleicht.

So einfach funktioniert die Parametrierung des dp-Messumformer

Differenzdruck-Kompensation leicht gemacht: Für das Setup des dp-Messumformers SYS-MMF bzw. SYS-MTF brauchen Sie keine HART- oder Bus-Verbindung, keine unverständliche und teure Software, sondern Sie stellen den Transmitter mit wenigen zusätzlichen Parametern am Gerät selber ein. Das geht freilich auch über HART - muss aber nicht sein.

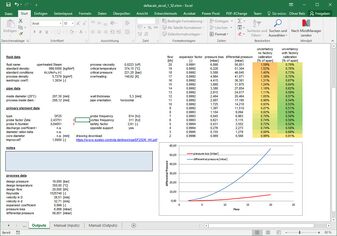

Die notwendigen Parameter errechnet Ihnen unsere bewährte kostenlose Auslegungsdatei deltacalc-Excel. Diese berechnet nicht nur deltaflow-Sonden, sondern auch alle anderen gängigen Primärelemente nach ISO 5167, also Blenden, Düsen, Venturis etc.

Herunterladen können Sie deltacalc-Excel hier->

Wenn Sie schon eine Auslegung Ihres Primärelementes haben bzw. falls Sie Primärelemente verwenden, die in deltacalc-Excel nicht vorhanden sind (z.B. Staudrucksonden von Drittanbietern), können Sie mit den MMF-Auslegungstools die notwendigen Parameter einfach errechnen. Der Download findet sich unten.
